Endüstriyel filtreleme alanında, sinterlenmiş paslanmaz çelik metal toz filtre elemanları, mükemmel filtreleme doğruluğu, üstün mekanik mukavemeti ve uzun hizmet ömrü nedeniyle büyük saygı görmektedir. Temel performans avantajları-yüksek gözeneklilik ve yüksek kir tutma kapasitesi-tesadüf eseri elde edilmez, hassas ve benzersiz üretim süreçlerinin sonucudur. Bu makale, metal tozundan bitmiş filtre elemanına kadar sinterleme işleminin tamamı için -derinlemesine, resimli bir kılavuz sunarak, bu teknolojinin olağanüstü makroskobik performans elde etmek için mikro yapıyı nasıl hassas bir şekilde kontrol ettiğini ortaya koyuyor.
Proses Genel Bakış: Gevşek Tozdan Entegre Filtre Elemanına

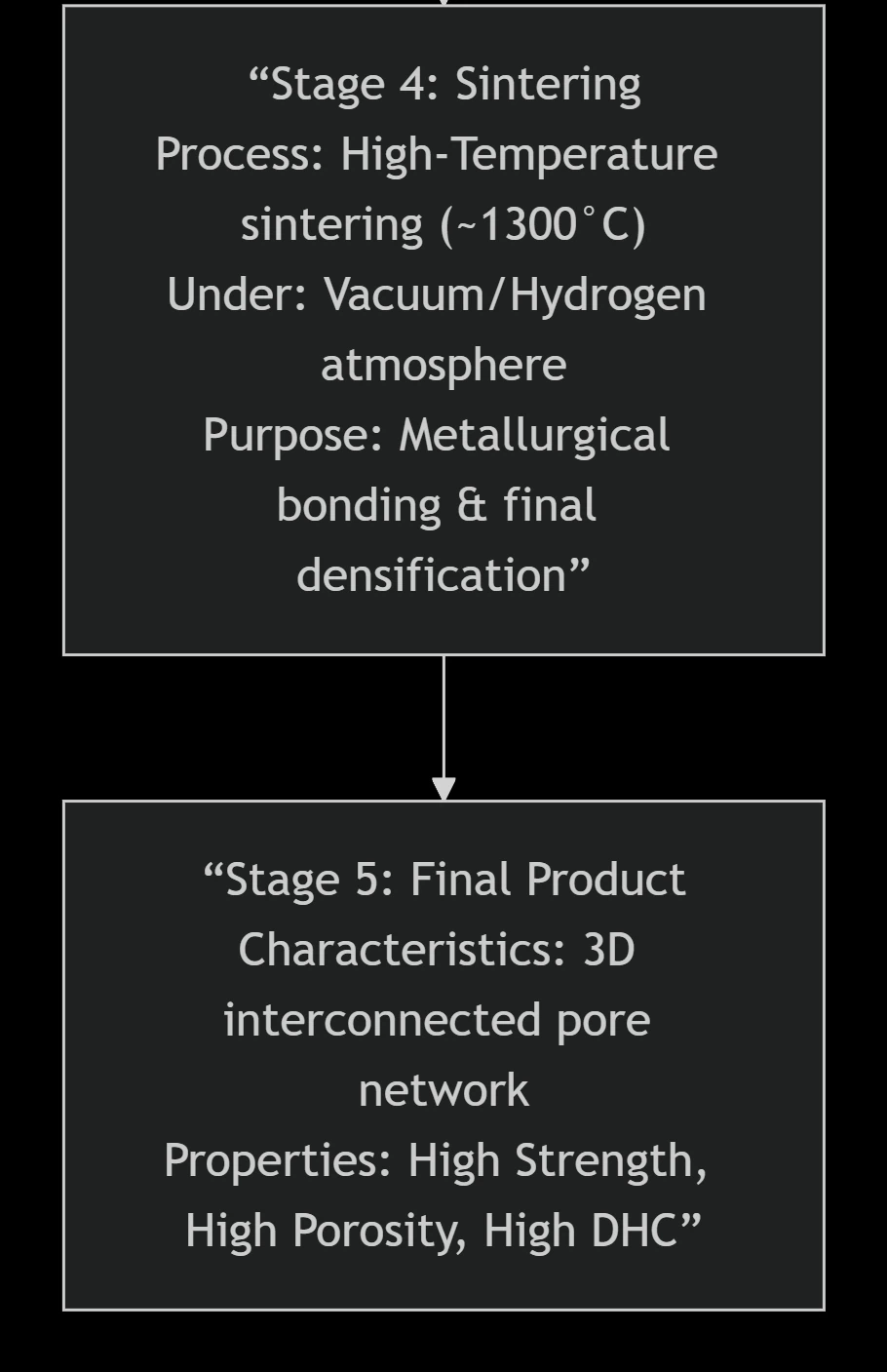

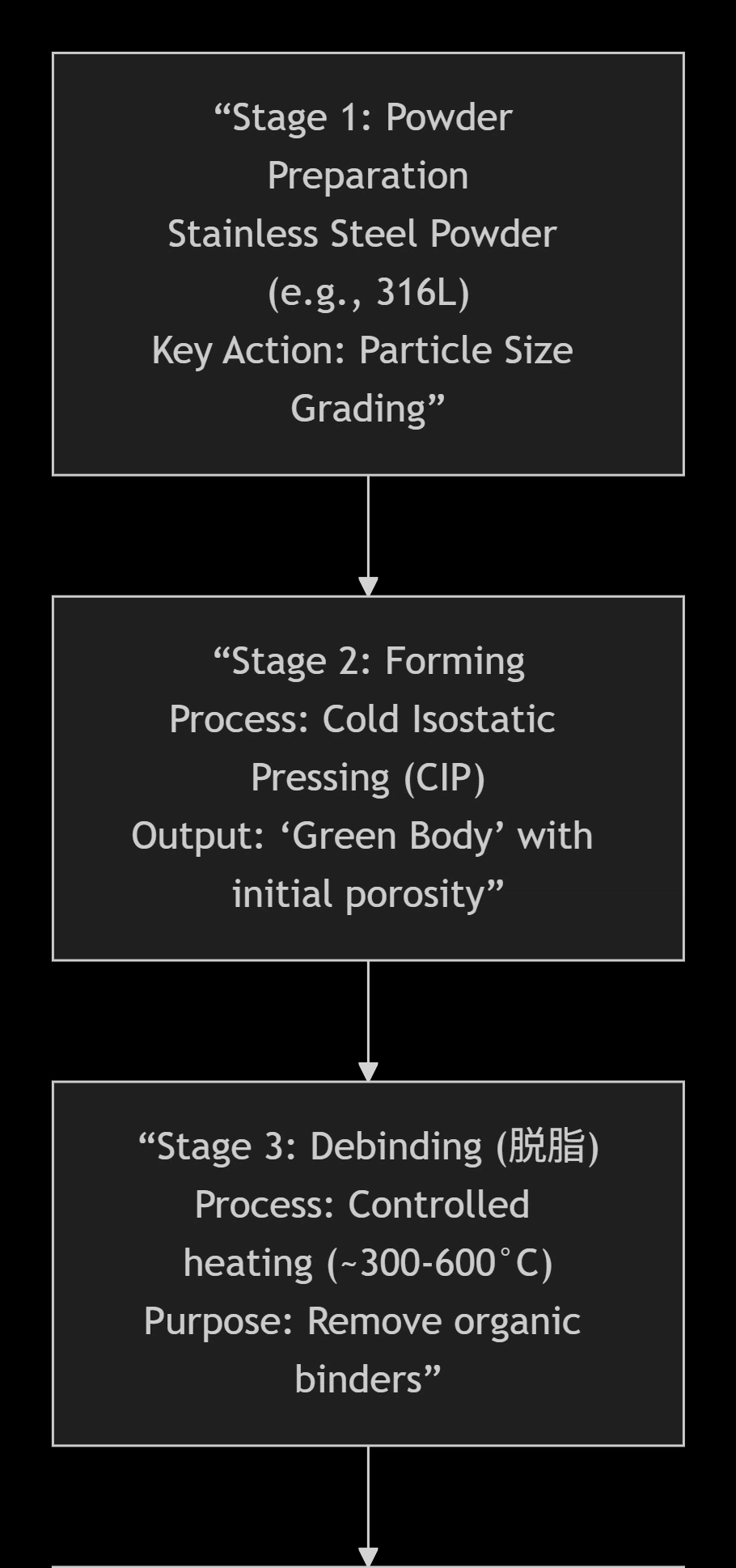

Sinterlenmiş paslanmaz çelik toz filtre elemanlarının imalatı karmaşık bir fiziksel metalurji sürecidir. Temel prensibi, metal tozu parçacıklarının tamamen erimeden yüksek sıcaklıklarda birbirine bağlanmasını içerir. Tüm süreç aşağıda gösterildiği gibi aşağıdaki temel aşamalara ayrılabilir:
Daha sonra, Her Aşamanın Nihai Performansı Özel Olarak Nasıl Etkilediğine İlişkin Ayrıntılı Bir Döküm Sağlayacağız
Aşama 1: Hammadde Hazırlama - Performansın Genetik Planı
Her şey tozla başlar. Nihai gözenek yapısı ve yüksek kir tutma kapasitesi temel olarak bu seçim aşamasında belirlenir.
Toz Malzeme: 316L paslanmaz çelik tozu, mükemmel korozyon direnci ve biyouyumluluğu nedeniyle yaygın olarak kullanılır ve bu da onu zorlu kimyasal ve sıhhi ortamlara uygun hale getirir.
Parçacık Boyutu ve Derecelendirmesi: Bu, gözeneklilik ve gözenek boyutu dağılımını kontrol etmenin anahtarıdır. Mühendisler farklı boyutlardaki tozları bilimsel olarak harmanlar (örneğin kaba, orta ve ince parçacıkları karıştırarak). İnce parçacıklar kaba parçacıklar arasındaki boşlukları doldurarak mukavemeti artırır. Hassas şekilde kontrol edilen sınıflandırma, gözeneklerin birbirine bağlı olmasını sağlarken daha fazla mikroskobik boşluk oluşturur ve kir tutma kapasitesini doğrudan artırır.
Toz Şekli: Küresel tozlar kolay şekillendirme için iyi akışkanlığa sahiptir ve bu da daha düzgün gözenekler sağlar. Düzensiz şekilli tozlar, sinterleme sonrasında daha fazla birbirine kenetlenen yapılar oluşturarak daha yüksek mekanik dayanıma yol açabilir.
Veri Referansı: Yüksek-performanslı bir filtre elemanının toz formülasyonu, 5-150 mikron aralığındaki parçacıkların sınıflandırılmasını içerebilir. Teorik hesaplama ve deneylerle, yeşil gövdenin (sinterlenmemiş kompakt) tasarlanan başlangıç gözenekliliği %45-%65'e ulaşabilir.
Aşama 2: - Oluşturulması Gözenek Yapısının Ön Şekillendirilmesi
Harmanlanan toz istenilen şekle sahip bir kalıba yüklenir. Soğuk İzostatik Presleme (CIP) teknolojisi kullanılarak toz, her yönden eşit, yüksek basınca (tipik olarak 100-300 MPa) maruz bırakılır ve yoğun bir "yeşil gövde" halinde sıkıştırılır.
Basınç kontrolü kritik öneme sahiptir: Çok az basınç, çatlamaya eğilimli zayıf yeşil gövdeye neden olur; çok fazla basınç toz parçacıklarını aşırı derecede ezer, gözenekleri ve gelecekteki geçirgenliği azaltır.
Amaç: Taşıma için yeterli mukavemete ve düzgün gözenek dağılımına sahip bir gövde oluşturmak. Bu aşamadaki gözeneklere "yeşil gözeneklilik" adı verilir ve gelecekteki filtreleme kanalları için bir plan görevi görür.
